RG58 C/U coax 50ohm Cable for Radio Aerial Per M

RG58 C/U coax 50ohm Cable for Radio Aerial Per M

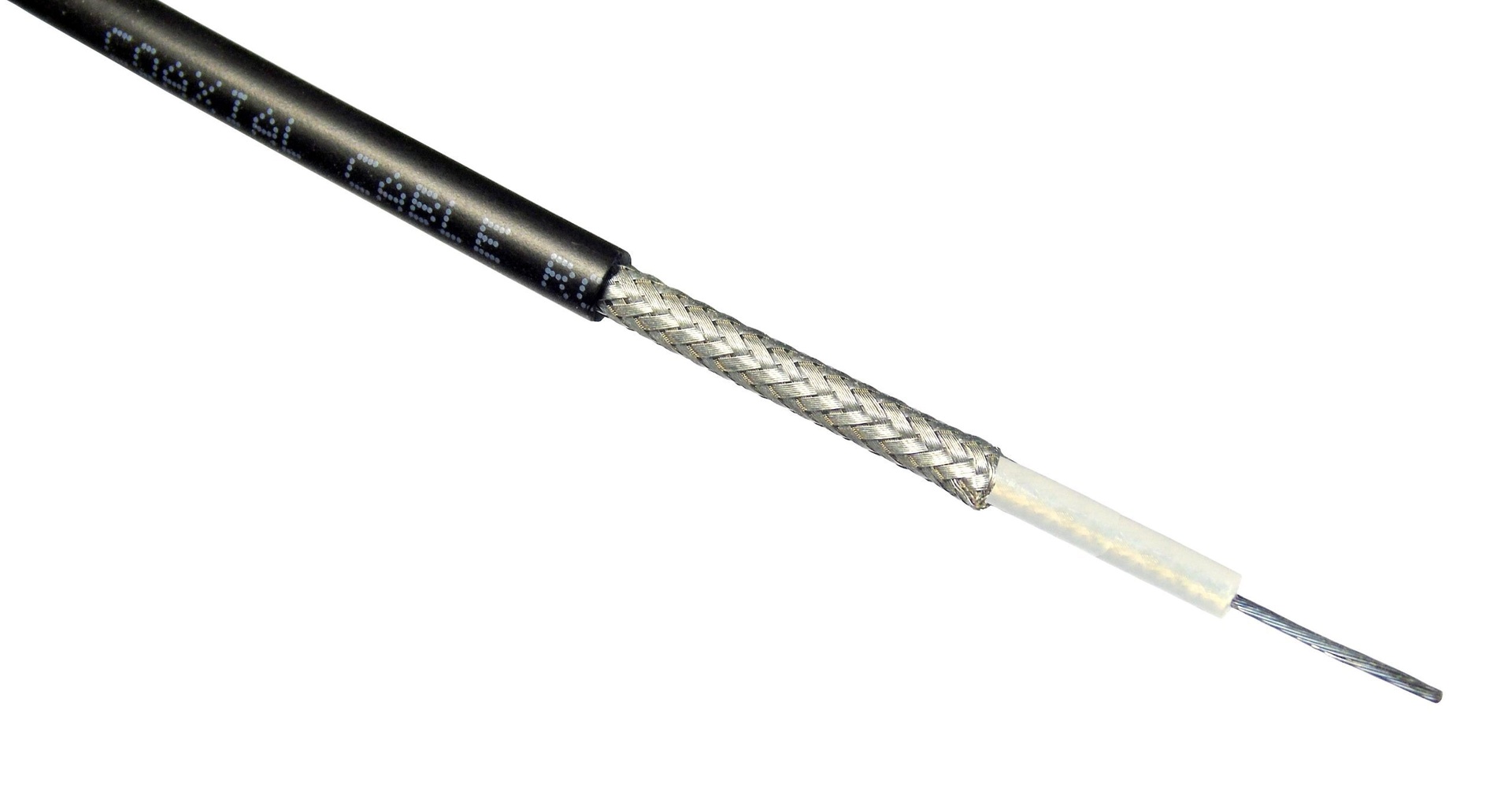

Construction

Item Material Diameter (Inch) (mm) Inner Conductor Stranded; Tinned Copper 19/0.0071 ±0.002 19/0.18 ±0.05

Dielectric Solid PE 0.116 ±0.004 2.95 ±0.1

Shield 95% Tinned Copper Braid 0.14 ±0.004 3.55 ±0.1

Jacket PVC 0.195 ±0.004 4.95 ±0.1

Electrical Characteristics Impedance : 50Ω ±2Ω

Capacitance : 101pF/m

Velocity of Propagation : 66% Max.

Operating Frequency : 1GHz Max.

Operating Voltage : 1900Vrms

Corona Extinction Voltage : 1900Vrms

Voltage Withstand : 5000Vrms

Spark Test : 5000Vrms

Operating Temp. Range : -40°C to +85°C

Attenuation (@20°C)

Frequency (MHz) Max. Attenuation (dB/100ft) Max. Attenuation (dB/100m)

10                         1.5                                              4.9

50                         3.3                                             10.9

100                       4.7                                             15.5

200                       7.5                                             24.5

400                       10.6                                           34.8

600                       12.1                                           39.6

860                       17.2                                           56.4

1000                     18.4                                           60.5
